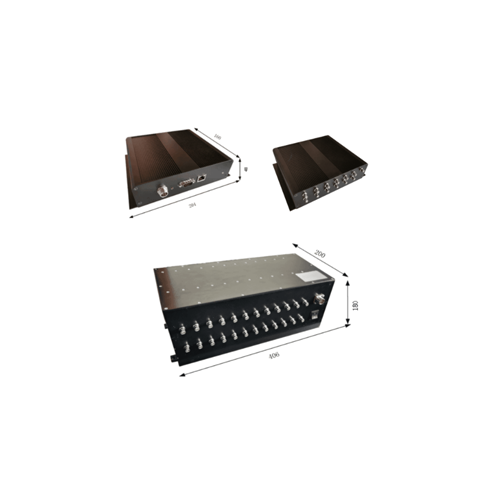

BT-200螺栓超聲預緊力同步監測系統
2022-01-18 張珂


產品概述

BT-200螺栓超聲預緊力同步監測系統采用多路復用的方法，實現一臺主機可實時監測12個測點，軟同步時間戳方案可以實現交變載荷的同步測量，為風力發電機組、水輪機、高鐵等領域的螺栓預緊在線監測提供低成本解決方案。BT-200預緊力同步監測設備采用多路并行方法，實現12測點預緊力高精度同步測量，主要為法蘭等連接結構的連接螺栓載荷高精度同步分析提供解決方案。

產品特點

自帶溫度補償傳感器，可根據溫度自動補償螺栓軸力；
螺栓超聲探頭安裝簡單方便，無需打磨螺栓，適應各種葉根螺栓尺寸；
可配置4G無線模塊，遠程訪問現場螺栓軸力數據和參數設置。

技術參數

參數	指標	備注
超聲通道	12路超聲	可擴展到更多路
溫度通道	1路溫度	可定制多路
聲時分辨率	大于30 Ps
軸力精度	大于3%	需要標定螺栓
傳感器頻率	2.5MHz，5MHz	可定制不同頻率
采樣頻率	平均1～10Hz	120Hz采樣率可分配
同步	軟同步	針對交變載荷
接口	RS422，RJ45	可定制
功耗	不大于6W
電源	24V
無故障工作時間	＞ 500000小時
防護等級	可定制防護殼	根據需要定制
工作溫度	-30℃～＋70℃

參數	指標	備注
超聲通道	12路超聲	可擴展到更多路
溫度通道	12路溫度	可定制多路
聲時分辨率	大于30 Ps
軸力精度	大于3%	需要標定螺栓
傳感器頻率	2.5MHz，5MHz	可定制不同頻率
采樣頻率	1～200Hz	120Hz采樣率可分配
同步	硬件同步	針對交變載荷
接口	RS422，RJ45	可定制
功耗	不大于80W
電源	24V
無故障工作時間	＞ 500000小時
防護等級	可定制防護殼	根據需要定制
工作溫度	-30℃～＋70℃
