CruiseAOP水體表觀光譜船載全自動觀測系統
2021-01-25 中科啟航
產品概述
CruiseAOP水體表觀光譜船載全自動觀測系統，系統搭載了三套高光譜輻射計，采用水面之上法，集觀測幾何自動調整、光譜自動采集、積分時間自動調整以及同步記錄觀測視野圖像等功能于一體，直接測量天空輻亮度、水面輻亮度、輻照度，推導出離水輻亮度、遙感反射率。既可用于船載走航、大尺度、高空間分辨率、長時間觀測水面表觀光譜數據的基礎上，又可用于高效、無人為誤差、站位式觀測水面表觀光譜數據。
傳統的測量方法主要包括科考船站位式原位測量、站點采樣預處理后岸基實驗室測量、錨系浮標和岸基站單站點長時間序列測量等幾種方式，不足之處主要為：低效率、高成本、數據低時間空間分辨率。
產品優勢
全自動無人值守持續船載走航測量
智能自動調整觀測幾何角，并可自穩維持于所設定的觀測幾何
高時間空間分辨率/大數據
專業的設計、生產、布放、維護團隊
響應速度快，全天24小時反饋

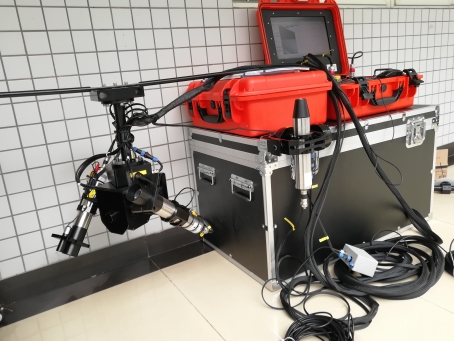

系統組成
CruiseAOP系統核心部件由2個輻亮度和1個輻照度傳感器、自動調整平臺、控顯單元、船載安裝結構組成。針對客戶不同船只應用，進行設計、生產、安裝。
組件 | 說明 |
搭載傳感器 | 標配表觀光學量：TriOS RAMSES輻照度、TriOS RAMSES輻亮度 |
可選配置： 表觀光學量（Satlantic HyperOCR等） 大氣光學參數（CE 318太陽光度計等） 環境參數（Hobo小型氣象站等） 其他（定制集成） | |
自動調整平臺 | 輻亮度傳感器自動調整平臺：搭載2個輻亮度傳感器可進行觀測幾何角自動調整，配套GPS，2個輻亮度傳感器配套攝像頭 輻照度傳感器自動調整平臺：搭載1個輻照度傳感器可保持探頭垂直向上 |
控顯單元 | 配套軟件（中文，人機界面友好智能），配套連接電纜 |
船載安裝結構 | 依據選擇的觀測儀器和安裝船現場定制 |
技術參數
參數 | 說明 |
光學傳感器 | |
輻照度、輻亮度光譜特性 | 光譜標定范圍：320 - 950 nm 檢測器類型：256 通道硅光電二極管陣列 光譜取樣：3.3nm/pixel 光譜準確度：0.3nm 可用通道：190 最大工作水深：300m |
自動調整平臺 | |
輻亮度自動調整平臺 | 可搭載2個輻亮度傳感器，并能實現自動調整觀測幾何角 |
輻照度自動調整平臺 | 可搭載1個輻照度傳感器，并能實現輻照度傳感器探頭一直保持垂直向上 |
防水等級 | IP66 |
觀測幾何角調整方式 | 手動/自動 |
GPS模塊 | 配套GPS模塊進行經緯度的測量 |
攝像頭 | 輻亮度傳感器配套攝像頭進行測量環境的監測 |
控顯單元 | |
有線通訊 | 50m電纜 |
系統配置 | I5/4G內存/500G硬盤/win7系統 |
數據處理 | 自動剔除異常數據功 |
數據顯示 | 具備原始數據、離水輻亮度、遙感反射率等參數可視化實時顯示功能 |

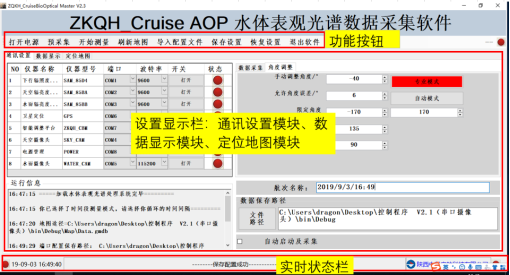

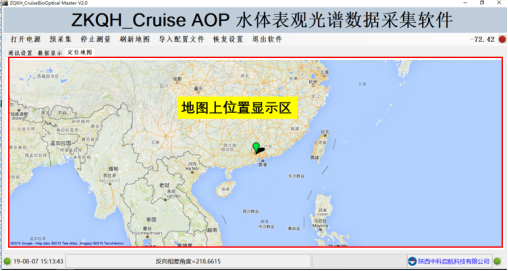

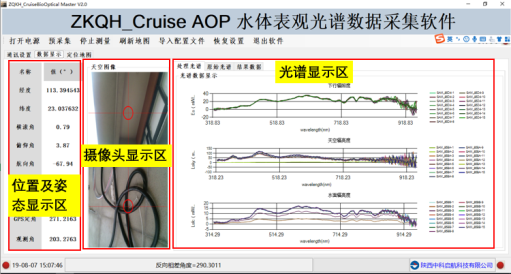

軟件展示
數據展示

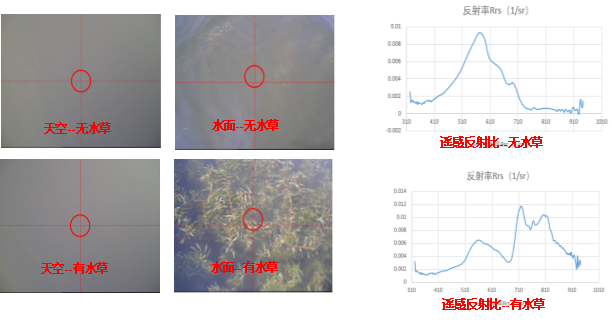

該數據為武漢洪湖水域的個別代表性數據，其中是有水草和無水草的數據顯示。

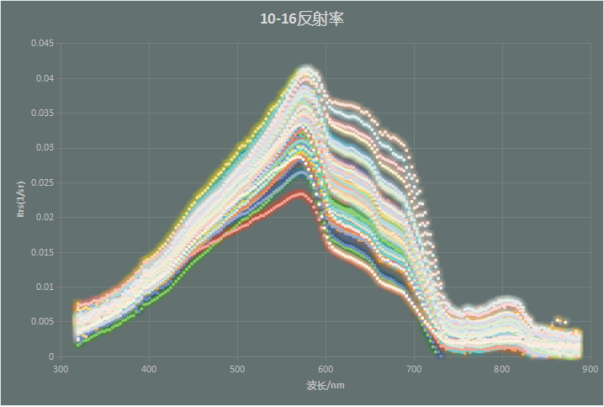

該數據為渤海、黃海、東海附件海域?qū)嶒?yàn)部分?jǐn)?shù)據，這是其中一天的測量結果數據。

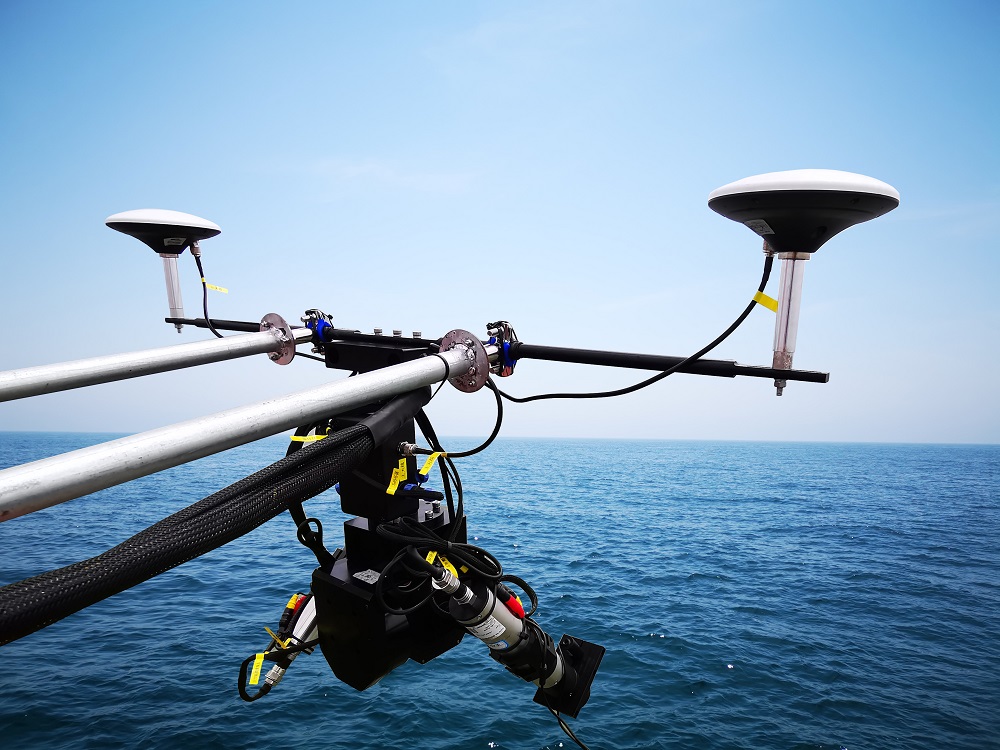

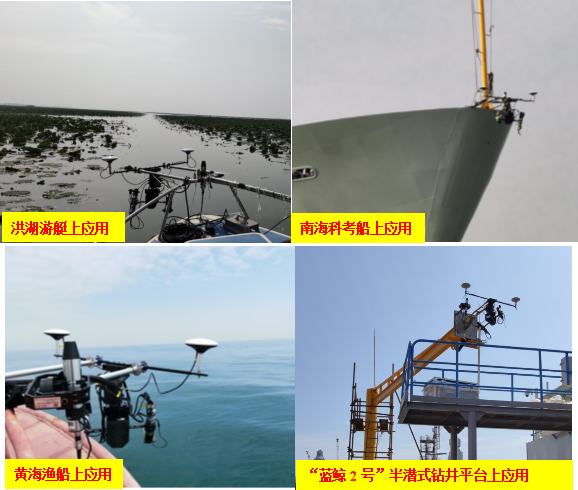

應用案例
